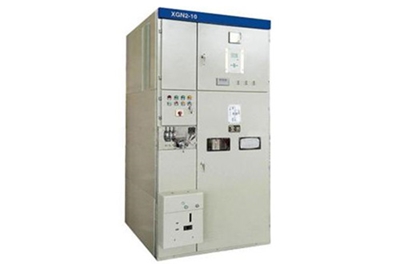

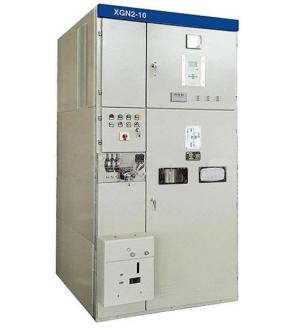

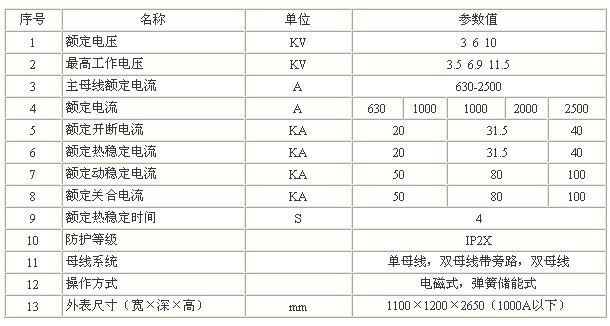

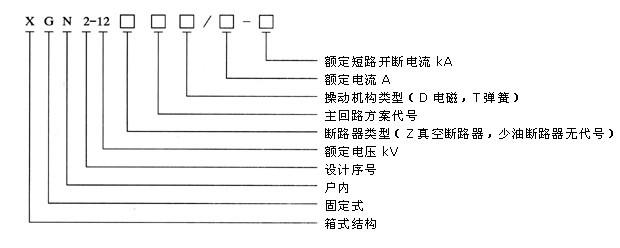

XGN2(A)-12箱型固定式金屬封閉開關設備(以下簡稱開關柜),為全國聯合設計最新產品,適用于3.6～12kV三相交流50Hz,單母線、單母線帶旁路、或雙母線系統中作為接受和分配電能之用,安裝于戶內。

該產品符合國家標準GB3906《3-35KV交流金屬封閉開關設備》即及國家標準IEC298的要求，并且有兩部提出的“五防”聯鎖功能。本開關柜的主開關采用ZN□-10系列真空斷路器，配用CD10和CT8操作機構，采用GN□-10旋轉隔離開關和GN22-10大電流隔離開關等系列產品。主開關也可用SN10少油斷路器。具有結構合理、安全可靠、操作簡便、維護方便等特點，系10KV級開關設備之替代型產品。

1. 海拔不超過1000m；

2. 周圍空氣溫度:上限+40℃，下限-25℃；

3. 相對濕度不大于90%；

4. 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

1.產品為金屬封閉式結構,滿足國家標準GB3906和國際標準IEC298的要求,防護等級達IP2X,可有效地防止異物進入柜內造成短路故障,并可防止人體接近帶電體和運動部件。

2. 柜內不采用任何形式的相間、相對地絕緣隔板(可復合絕緣)。相間、相對地空氣絕緣距離大于125mm,柜內均采用較大爬距的支持絕緣子(或套管), 使開關柜具有較高的絕緣強度和絕緣穩定性。

3. 產品滿足嚴酷條件下Ⅱ類設計要求,可適用于凝露頻繁并有嚴重污穢的場所。

4. 主開關(如斷路器)固定安裝于距地面較近的部位,主開關室高度為1.8m, 有較大的檢修空間,檢修人員可方便地站在地面上對主開關進行檢測維修。

5.采用旋轉式隔離開關,該隔離開關在分斷位置時旋轉導體接地,即在帶電體(主母線)和被隔離導體(如斷路器)之間形成“金屬分隔”(即兩個對地接口)。這時帶電體只可能發生相間或相對地放電,而不致波及隔離導體,從而保證了檢修人員的安全。

6.電纜接地端頭距地面600-800mm,電纜室留有較大的空間,便于電纜的制作安裝和監測維護,電纜室與電纜溝之間采用塔型號橡膠圈封閉,以防潮濕及小動物通過電纜溝進入柜內。

7.主開關、隔離開關、 接地開關及柜門之間的聯鎖機構均采用強制性機械閉鎖方式,產品滿足“五防”功能要求。隔離開關、主開關的傳動操作設計與機械聯鎖裝置統籌考慮,使用機械聯鎖裝置結構簡單、動作可靠。

8.結構比較緊湊,主要結構分為標準型和改進型兩種方式。標準型外形尺寸：寬×深×高1100×1200×2650(開關柜額定電流≤1600A及以下時)寬×深×高1200×1200×2650(開關柜額定電流≥1600A及以下時)改進型外形尺寸：寬×深×高900×1000×2300(開關柜額定電流≤1600A及以下時)寬×深×高1100×1200×2500(開關柜額定電流≥1600A及以下時)

*注：如有架空進出線需另外增加400-600深的附柜，如有帶旁路方案需另外增加700-900深的附柜。
